TSMC制程升级: 手机芯片5GHz时代悄然开启

发布日期：2026-04-28 11:41    点击次数：68

TSMC凭借先进光刻技术，正让智能手机SoC性能迈向全新高度。多家主流厂商的旗舰芯片已逼近甚至达到5GHz主频，这在几年前还难以想象，而华为因制程受限暂时无法跟上步伐。

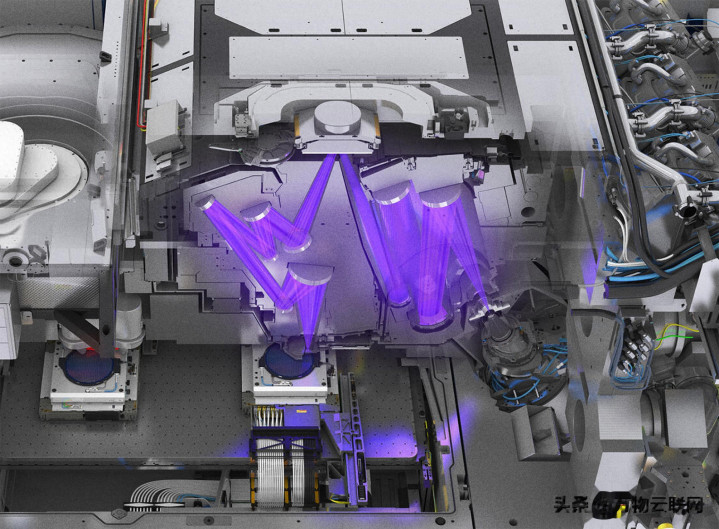

图：EUV极紫外光刻设备工作示意图，这种核心技术是先进制程的关键

TSMC工艺优势凸显 手机性能迎来新飞跃

近年来，TSMC持续精进光刻工艺，从3nm到更先进的节点演进，让晶体管密度大幅提升，同时功耗控制更优。这直接推动了苹果、高通和联发科等厂商的SoC性能核心时钟频率稳步攀升。最新数据显示，高通Snapdragon 8 Elite Gen 5默认主频已达4.61GHz，其下一代Pro版本有望稳定触及5GHz；联发科Dimensity 9600 Pro同样瞄准这一目标；苹果A19 Pro性能核心也已达到4.26GHz。

这些进步并非简单堆叠频率，而是得益于制程优化带来的单核与多核性能双重提升。用户在日常使用中，能感受到更流畅的游戏帧率、更快的AI响应，以及更高效的多任务处理。行业观察显示，这种性能跃升正让旗舰手机在复杂场景下的表现更加出色。

华为Kirin芯片面临挑战 制程差距成为关键

相比之下，华为Kirin系列最新SoC如Kirin 9030，主频仍未突破3GHz大关。这主要源于其采用SMIC的7nm工艺，尚未获得TSMC的先进EUV光刻支持。相关制裁从2019年开始实施后，华为虽加速推动自主研发，但短期内仍难以追平全球领先水平。

图：华为Kirin系列芯片示意图，清晰呈现出其独特架构设计

SMIC目前主要依赖较早的DUV设备，而EUV光刻是实现更小节点、更高性能的关键。我国已在EUV设备原型研发上取得进展，但从原型到量产仍需时间。这也让华为在芯片性能上暂时处于劣势，却也激发了产业链自主创新的动力。

光刻技术演进驱动行业趋势 热管理成新焦点

回顾手机SoC发展历程，主频从早期2GHz逐步提升至今的近5GHz，背后是制程从7nm向3nm甚至更先进节点的快速迭代。TSMC的工艺领先优势，让合作伙伴在密度、速度和能效上获得明显领先。

图：智能手机CPU性能核心时钟频率趋势图（历史演进示意），直观展现多年来的显著进步

不过，高频也带来热量管理挑战。硅材料在高速运行时温度容易上升，导致性能节流。幸运的是，业界已通过更大蒸汽室、微型主动散热乃至Heat Pass Block等方案，有效缓解了这一问题，让持续高负载场景下的表现更加稳定。

2nm时代蓄势待发 市场格局加速分化

展望未来，TSMC的2nm（N2）工艺已在2025年底进入量产阶段，预计2026年将为苹果、Qualcomm和MediaTek等提供更强支持。据行业报告，先进节点（5/4/3/2nm）在智能手机SoC出货中的占比正快速接近一半，TSMC将继续主导这一领域。N2工艺相比上一代，可在相同功耗下提升10-15%性能，或在相同性能下降低25-30%功耗，这将进一步推动手机AI能力、本地计算效率的突破。

整体来看，全球智能手机芯片市场正朝着更高集成度、更低功耗的方向演进。领先厂商通过与TSMC的紧密合作，持续拉开性能差距，而后进者则需在自主路径上加大投入。这种分化既是挑战，也是技术进步的必然结果。

TSMC的制程突破正悄然重塑智能手机性能天花板，5GHz时代即将成为现实。这不仅让消费者享受到更强劲的设备，也凸显出全球芯片供应链的深度 interdependence。华为等企业的努力虽面临短期压力，但长远看，产业链的多元发展将为整个行业注入更多活力。未来手机究竟能跑多快，答案正掌握在这些前沿工艺手中。
